Vad är skjuvmodulen för en eps sandwichpanel?

Skjuvmodulen, även känd som styvhetsmodulen, är en grundläggande materialegenskap som beskriver ett material motstånd mot skjuvdeformation. I samband med en EPS (expanderad polystyren) sandwichpanel är förståelsen av skjuvmodulen avgörande för att bedöma dess strukturella prestanda och lämplighet för olika applikationer. Som leverantör av EPS sandwichpaneler får jag ofta frågan om skjuvmodulen för dessa paneler och dess implikationer. I det här blogginlägget kommer jag att fördjupa mig i begreppet skjuvmodul, förklara hur det relaterar till EPS-sandwichpaneler och diskutera dess betydelse inom teknik och konstruktion.

Förstå skjuvmodul

Innan vi dyker in i detaljerna för EPS sandwichpaneler, låt oss först förstå vad skjuvmodul är. När en kraft appliceras parallellt med ytan av ett material, orsakar det att materialet deformeras genom att glida eller klippas. Skjuvmodulen (G) definieras som förhållandet mellan skjuvspänningen (τ) och skjuvtöjningen (y) inom materialets elastiska område. Matematiskt kan det uttryckas som:

[ G = \frac{\tau}{\gamma} ]

Skjuvspänning (τ) är kraften per ytenhet som appliceras parallellt med materialets yta, medan skjuvspänning (γ) är vinkeldeformationen eller förändringen i form av materialet på grund av den applicerade skjuvspänningen. Skjuvmodulen är ett mått på materialets styvhet vid skjuvning och uttrycks vanligtvis i tryckenheter, såsom pascal (Pa) eller megapascal (MPa).

Skjuvmodul för EPS-sandwichpaneler

EPS sandwichpaneler består av ett kärnlager av expanderat polystyrenskum inklämt mellan två yttre lager av ytmaterial, såsom metall, glasfiber eller plywood. Skjuvmodulen för en EPS sandwichpanel beror på flera faktorer, inklusive egenskaperna hos kärnmaterialet, ytmaterialen och bindningen mellan skikten.

EPS-kärnmaterialet har en relativt låg skjuvmodul jämfört med ytmaterialen. Expanderad polystyren är ett lätt och flexibelt material med en cellstruktur som gör att det lätt kan deformeras under skjuvpåkänning. Skjuvmodulen för EPS-skum sträcker sig typiskt från 1 till 10 MPa, beroende på skummets densitet och sammansättning.

Beklädnadsmaterialen har å andra sidan en mycket högre skjuvmodul. Metallbeklädnader kan till exempel ha en skjuvmodul i intervallet 20 till 80 GPa, medan glasfiberbeklädnader kan ha en skjuvmodul på 10 till 30 GPa. Den höga skjuvmodulen hos beklädnadsmaterialen ger panelen ytterligare styvhet och styrka, vilket hjälper till att motstå skjuvdeformation.

Bindningen mellan kärnan och ytmaterialen spelar också en avgörande roll för att bestämma sandwichpanelens skjuvmodul. En stark bindning säkerställer att skjuvkrafterna effektivt överförs mellan skikten, vilket gör att panelen fungerar som en sammansatt struktur. Om bindningen är svag eller misslyckas kan panelen uppleva delaminering eller separation av skikten, vilket avsevärt kan minska dess skjuvmodul och strukturella prestanda.

Vikten av skjuvmodul i teknik och konstruktion

Skjuvmodulen för en EPS sandwichpanel är en viktig parameter inom teknik och konstruktion, eftersom den påverkar panelens förmåga att motstå skjuvkrafter och bibehålla dess strukturella integritet. Här är några nyckelapplikationer där skjuvmodulen för EPS sandwichpaneler är avgörande:

Strukturell design

Vid konstruktion används skjuvmodulen för att beräkna skjuvhållfastheten och nedböjningen av panelen under belastning. Ingenjörer använder denna information för att bestämma lämplig paneltjocklek, avstånd och stödförhållanden för att säkerställa att strukturen säkert kan motstå de förväntade skjuvkrafterna. Till exempel, i en byggnad med ett stort spännvidd, måste skjuvmodulen för EPS-sandwichpanelerna som används i tak- eller väggsystemet vara tillräcklig för att förhindra överdriven nedböjning och säkerställa strukturens stabilitet.

Seismiskt motstånd

I regioner som är utsatta för jordbävningar är skjuvmodulen för EPS-sandwichpaneler avgörande för att säkerställa byggnadens seismiska motstånd. Under en jordbävning utsätts byggnaden för horisontella skjuvkrafter som kan få konstruktionen att svaja och deformeras. EPS sandwichpaneler med hög skjuvmodul kan hjälpa till att avleda dessa krafter och förhindra att byggnaden kollapsar. Dessutom kan den lätta naturen hos EPS-sandwichpaneler minska de seismiska belastningarna på strukturen, vilket ytterligare förbättrar dess seismiska prestanda.

Vindmotstånd

I områden med höga vindhastigheter är skjuvmodulen för EPS sandwichpaneler viktig för att stå emot vindinducerade skjuvkrafter. Vind kan utöva betydande sidokrafter på byggnaden, vilket gör att väggar och tak utsätts för skjuvpåkänningar. EPS sandwichpaneler med hög skjuvmodul kan ge den nödvändiga styvheten och styrkan för att motstå dessa krafter och förhindra att byggnaden skadas eller blåses bort.

Faktorer som påverkar skjuvmodulen för EPS-sandwichpaneler

Flera faktorer kan påverka skjuvmodulen för EPS sandwichpaneler, inklusive:

Kärndensitet

Densiteten hos EPS-kärnmaterialet har en betydande inverkan på panelens skjuvmodul. I allmänhet har EPS-skum med högre densitet en högre skjuvmodul, eftersom det har en mer kompakt cellulär struktur och är mindre benäget att deformeras. En ökning av kärndensiteten ökar emellertid också panelens vikt, vilket kanske inte är önskvärt i vissa tillämpningar.

Beklädnadsmaterial Tjocklek och typ

Tjockleken och typen av beklädnadsmaterial kan också påverka panelens skjuvmodul. Tjockare ytmaterial och material med högre skjuvmodul, såsom metall eller glasfiber, kan ge panelen större styvhet och styrka. Men valet av beklädnadsmaterial beror också på andra faktorer, såsom kostnad, estetik och brandmotstånd.

Bindningsstyrka

Som tidigare nämnts är bindningsstyrkan mellan kärnan och ytmaterialen avgörande för panelens skjuvprestanda. En stark bindning säkerställer att skjuvkrafterna effektivt överförs mellan skikten, medan en svag bindning kan leda till delaminering och minskad skjuvmodul. Vidhäftningshållfastheten kan påverkas av faktorer som ytbehandlingen av materialen, vilken typ av lim som används och härdningsförhållandena.

Temperatur och luftfuktighet

Temperatur- och luftfuktighetsförhållandena kan också påverka skjuvmodulen för EPS-sandwichpaneler. EPS-skum är känsligt för temperaturförändringar och dess mekaniska egenskaper kan variera avsevärt med temperaturen. Vid höga temperaturer kan skummet mjukna och förlora sin styvhet, medan det vid låga temperaturer kan bli skört och mer benäget att spricka. Fuktighet kan också påverka bindningsstyrkan mellan kärnan och ytmaterialen, eftersom fukt kan göra att limmet bryts ned eller att materialen sväller.

Mätning av skjuvmodulen för EPS-sandwichpaneler

Det finns flera metoder tillgängliga för att mäta skjuvmodulen för EPS sandwichpaneler, inklusive:

Skjuvningstest

Ett skjuvprov innebär att man applicerar en skjuvkraft på panelen och mäter den resulterande skjuvspänningen och töjningen. Skjuvmodulen kan sedan beräknas med formeln ( G = \frac{\tau}{\gamma} ). Denna metod används ofta i laboratorietester för att bestämma panelens skjuvningsegenskaper under kontrollerade förhållanden.

Dynamisk mekanisk analys (DMA)

Dynamisk mekanisk analys är en teknik som mäter de viskoelastiska egenskaperna hos ett material som en funktion av temperatur, frekvens och tid. Genom att utsätta panelen för en liten oscillerande skjuvkraft kan DMA ge information om panelens skjuvmodul, dämpningsfaktor och andra viskoelastiska egenskaper. Denna metod är användbar för att studera panelens beteende under dynamiska belastningsförhållanden, såsom vibrationer eller seismiska händelser.

Ultraljudstestning

Ultraljudstestning är en oförstörande testmetod som använder högfrekventa ljudvågor för att upptäcka inre defekter och mäta de mekaniska egenskaperna hos ett material. Genom att mäta hastigheten för ultraljudsvågorna genom panelen kan skjuvmodulen uppskattas. Denna metod är snabb, icke-invasiv och kan användas för att testa stora delar av panelen på kort tid.

Slutsats

Sammanfattningsvis är skjuvmodulen för en EPS sandwichpanel en kritisk egenskap som påverkar dess strukturella prestanda och lämplighet för olika applikationer. Skjuvmodulen beror på flera faktorer, inklusive egenskaperna hos kärnmaterialet, ytmaterialen och bindningen mellan skikten. Att förstå skjuvmodulen för EPS-sandwichpaneler är viktigt för ingenjörer och arkitekter att designa säkra och effektiva strukturer.

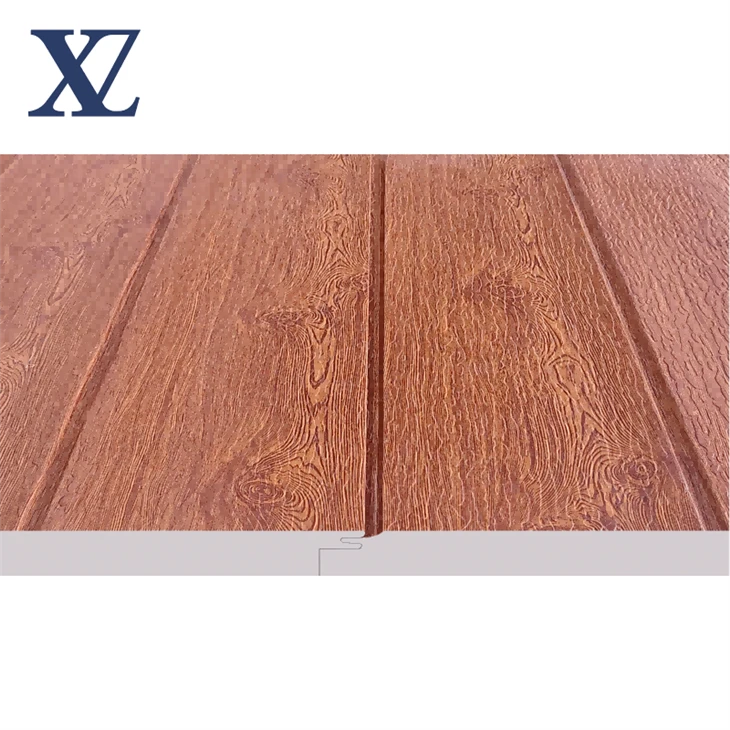

Om du är intresserad av att köpaEPS skum smörgåspanel,70 mm EPS sandwichpanel, ellerEPS Sandwich Väggpanel, jag uppmuntrar dig att kontakta oss för mer information. Vårt team av experter kan ge dig detaljerade tekniska specifikationer, produktprover och prisalternativ för att hjälpa dig att fatta ett välgrundat beslut. Vi ser fram emot att arbeta med dig i ditt nästa projekt.

Referenser

• Gibson, LJ, & Ashby, MF (1997). Cellulära fasta ämnen: struktur och egenskaper. Cambridge University Press.
• Hansen, JM, & Nielsen, MP (2005). Smörgåsstrukturer: Design och analys. CRC Tryck.
• ASTM International. (2017). Standardtestmetoder för skjuvningsegenskaper hos kompositmaterial med V-Notched Beam Method. ASTM D5379/D5379M-17.
